Schweißen
Grundrahmen in der Vorrichtung
Rahmen aus Blech bis 30 mm und Walzprofil entstehen in der Schweißvorrichtung. Lange Nähte übernimmt der Roboter, Konsolen und Wannen die Hand. Schweißaufsicht nach ISO 14731 im Haus.
Branchen / Rechenzentren und Notstrom
Schweißbaugruppen für Rechenzentren
Grundrahmen, Skids, Gehäuse, Abgas- und Kühlerbaugruppen für Notstrom, Kühlung und Stromversorgung aus Stahl und Edelstahl. Zweite Quelle für Aggregate- und Anlagenbauer, wenn Projekte schneller wachsen als die eigene Fertigung. Vom Laserzuschnitt bis zur einbaufertigen Baugruppe, gefertigt in Lippstadt.
Bauteile
Typische Bauteile aus unserer Fertigung
Geschweißte Baugruppen für Netzersatzanlagen, Rückkühlung, USV und Mittelspannung im Rechenzentrum:
- Grundrahmen und Auffangwannen der Netzersatzanlagen: biegesteif, damit Motor und Generator in der Flucht bleiben, Wannen dicht geschweißt, Auflagen für Federisolatoren, Kranösen und Staplertaschen
- Aggregate-Container, Schallhauben und Dachrahmen: 40-Fuß-Rahmen mit Eckpfosten und Eckbeschlägen, Bodenwannen, Rahmen für Zu- und Abluftkulissen, Türen und Wartungsöffnungen
- Schalldämpfer, SCR-Gehäuse und Schornstein-Traggerüste: Stahl und Edelstahl, WIG-geschweißt, Abgasleitungen mit Flanschen, Fest- und Loslagern
- Traggestelle und Dachrahmen für Rückkühler: Lastabtrag ins Dach, Wartungsbühnen, Treppen und Geländer
- Grundrahmen und Skids für Kältemaschinen und Pumpen: Pumpenkonsolen, Rohrhalterungen, Tropfwannen, Rahmen für Kühlverteiler (CDU)
- E-House- und Skidrahmen, Batteriegestelle, DRUPS-Grundrahmen: Riffelblech mit Kabeldurchführungen, gegen Erde isolierte Gestelle, Rahmen mit Auflagen in mehreren Höhen
- Ölauffangwannen für Transformatoren nach Vorgabe des Errichters
- Treppentürme, Bühnen und Kabeltrassen-Traggerüste nach EN 1090-2
Unser Schwerpunkt sind geschweißte Baugruppen aus Blech und Profil. Racks und Kaltgang-Einhausungen aus Dünnblech fertigen wir nicht. Dieselben Baugruppen brauchen Krankenhäuser, Industrie-Notstrom, Netzbetreiber und Biogasanlagen.
Besonderheiten dieser Branche
Grundrahmen aus Blech bis 30 mm und Walzprofil, Auflageflächen nach dem Schweißen gefräst, dicht geschweißte Wannen mit Dichtheitsprüfung, Edelstahl 1.4301 und 1.4571 im WIG-Verfahren, Tragwerke nach EN 1090-2 EXC2, Feuerverzinkung und Beschichtung bis C5 über qualifizierte Partner.
Typische Baugruppen
Notstrom, Gehäuse, Abgas, Kühlung und Energie

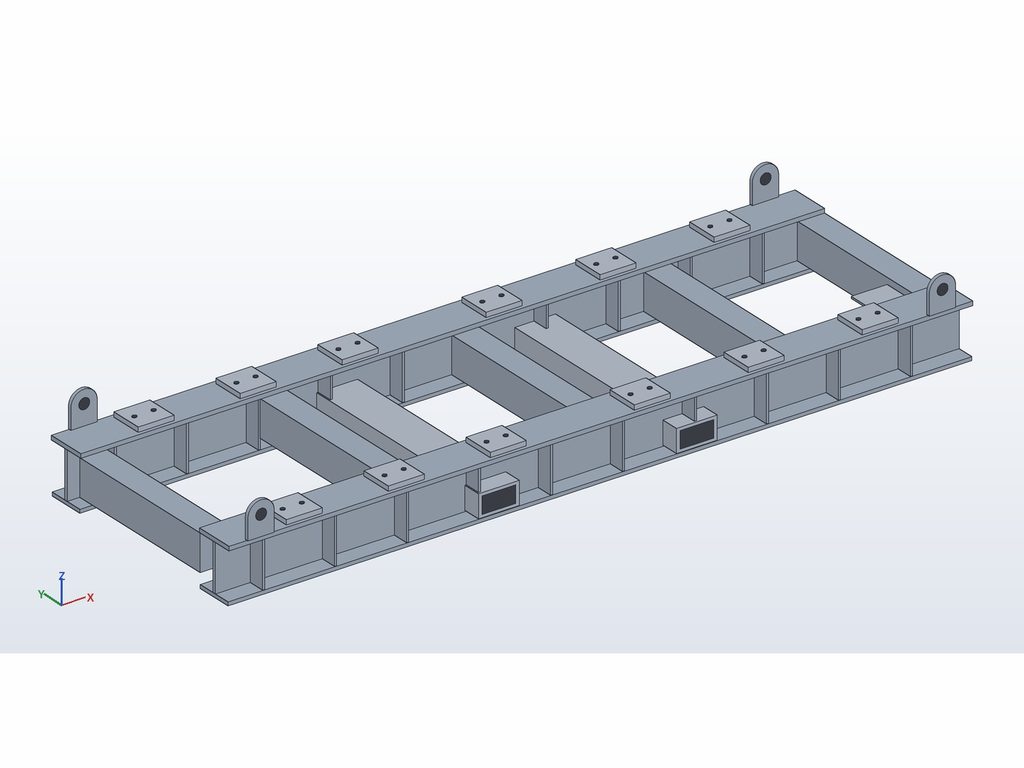

Power-Skid für Aggregate
Hauptträger aus Dickblech, Auflagen für Motor und Generator, Kranösen und Staplertaschen

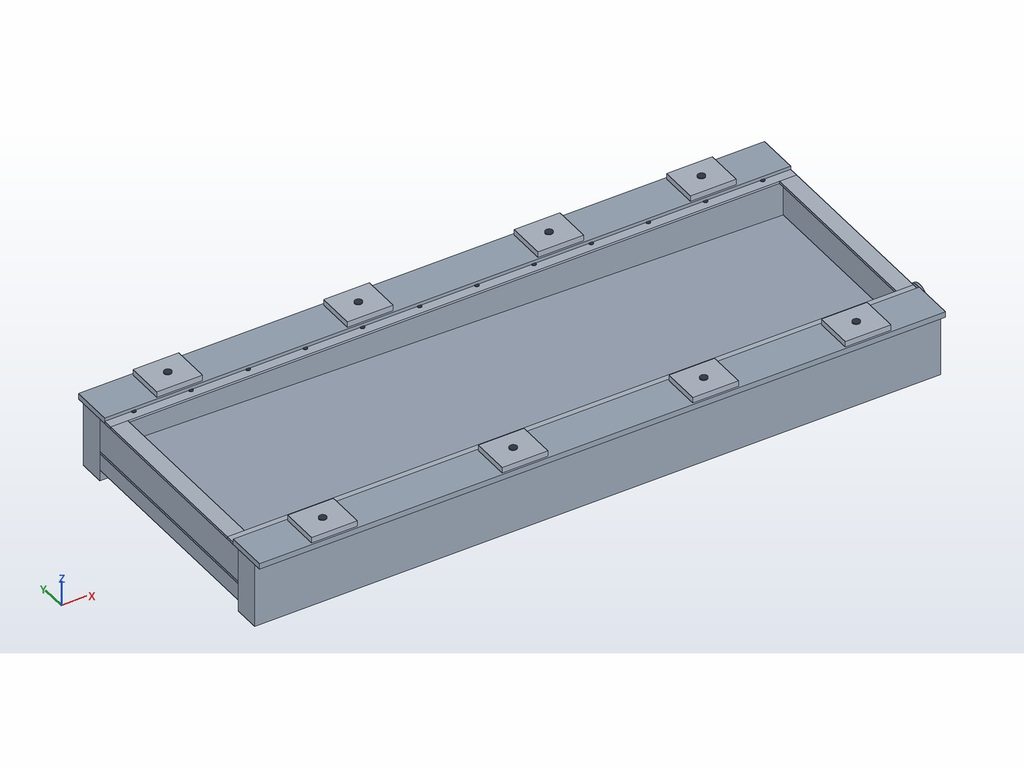

Grundrahmen mit Auffangwanne
Dicht geschweißte Wanne mit geneigtem Boden, Ablassstutzen und Flanschrand

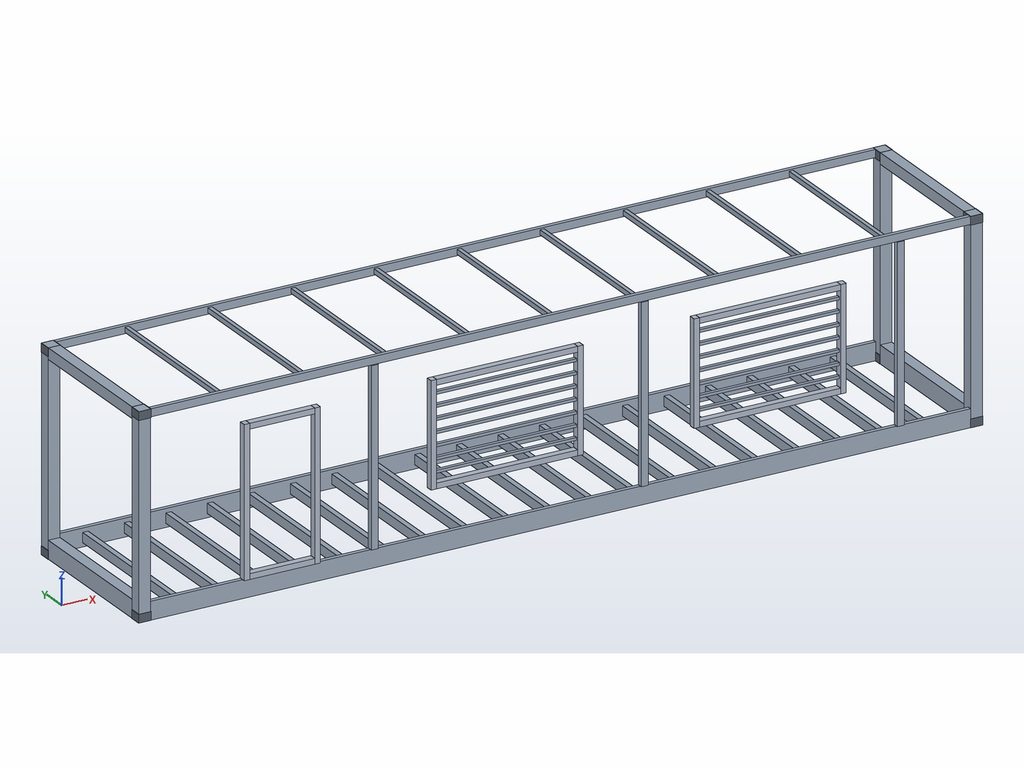

Containerrahmen 40 Fuß
Eckpfosten mit Eckbeschlägen, Boden- und Dachrahmen, Rahmen für Türen und Lüftung

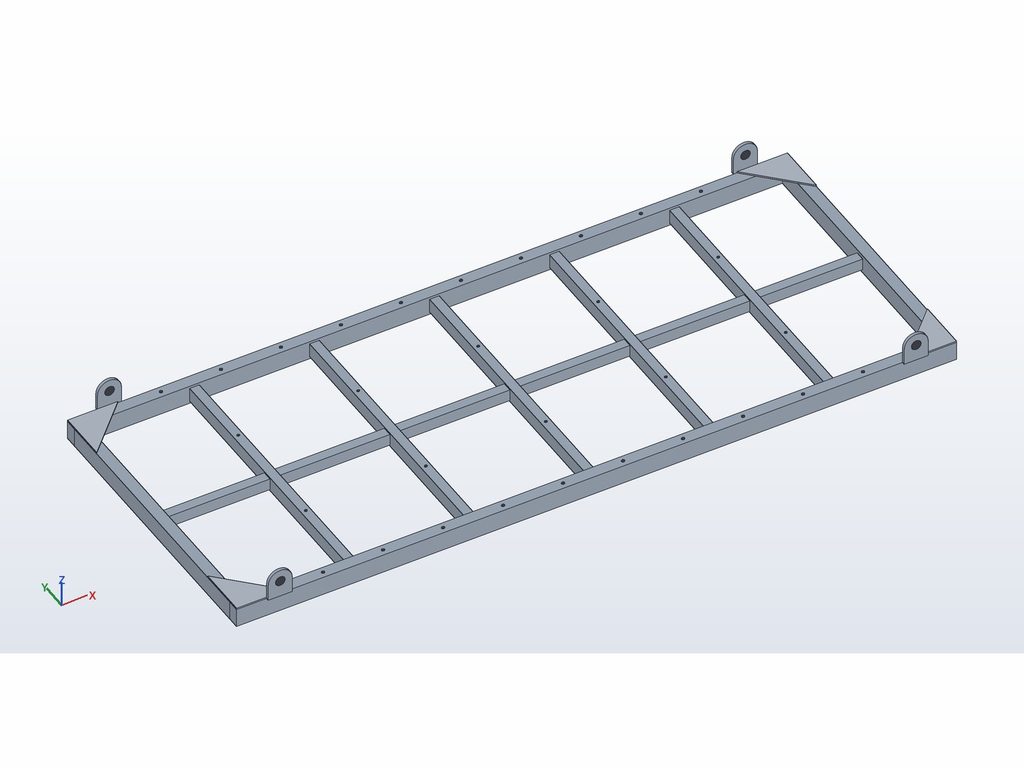

Dachrahmen für Gehäuse
Umlaufende Profile, Querträger, Eckbleche, Hebeösen und Befestigungsbohrungen

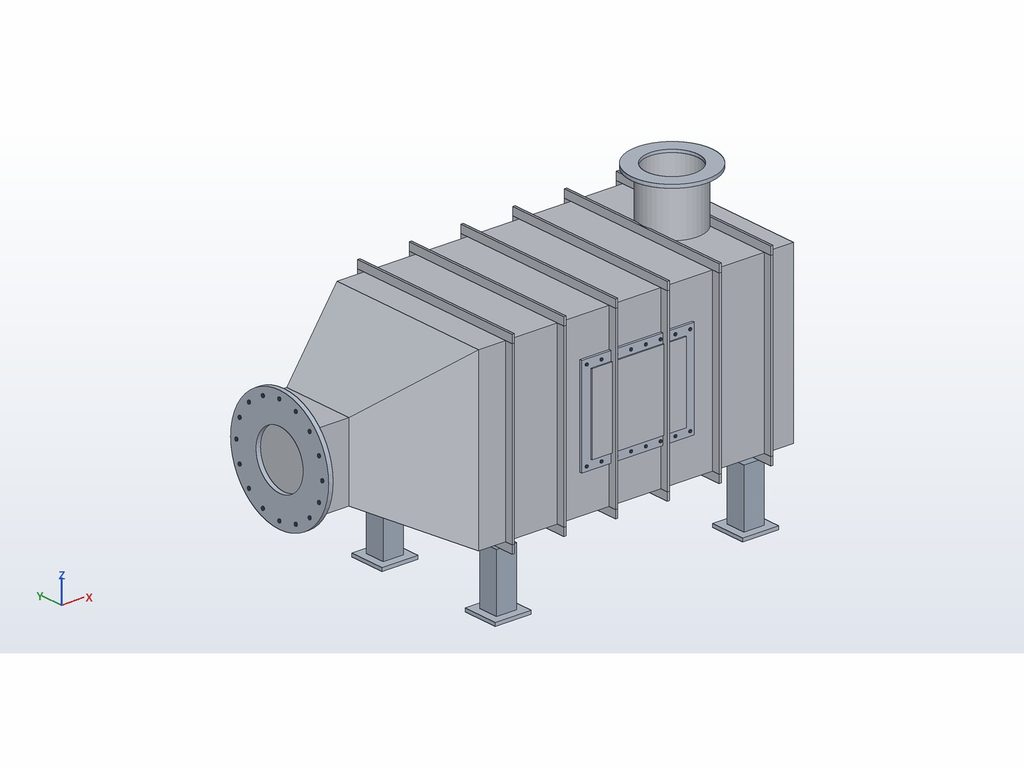

Abgas- und SCR-Gehäuse
Versteifungsrippen, konischer Übergang, Flansche und Inspektionsöffnung

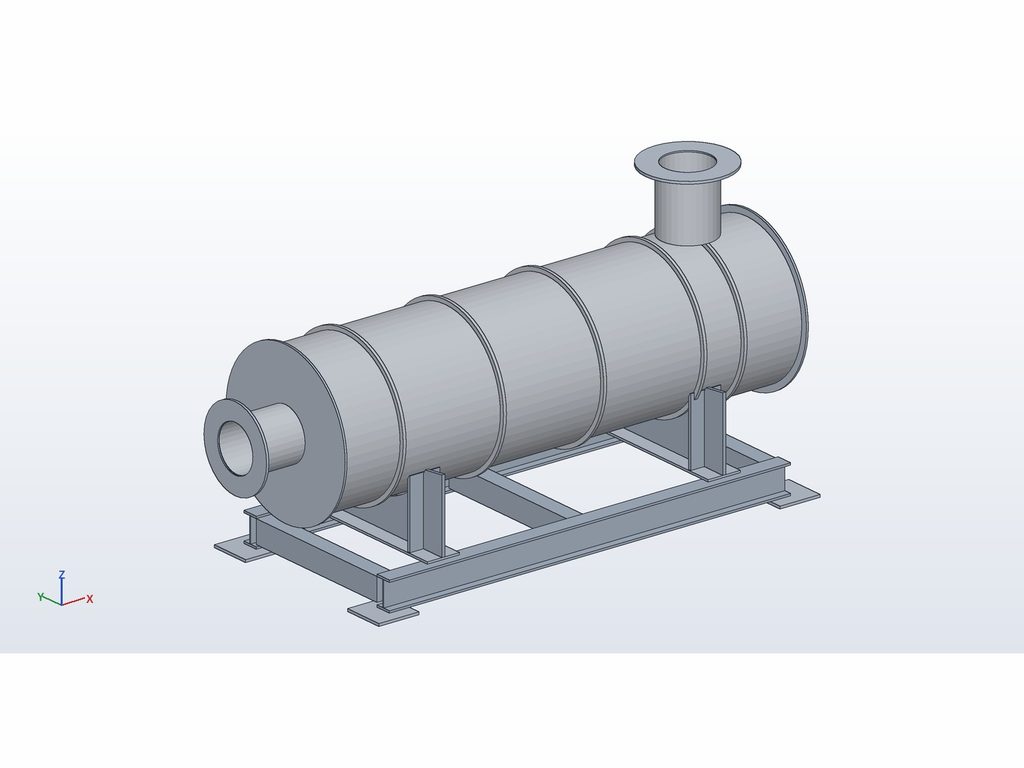

Abgasschalldämpfer mit Traggestell
Zylindrischer Mantel mit Ringen und Flanschen, Sättel auf geschweißtem Grundrahmen

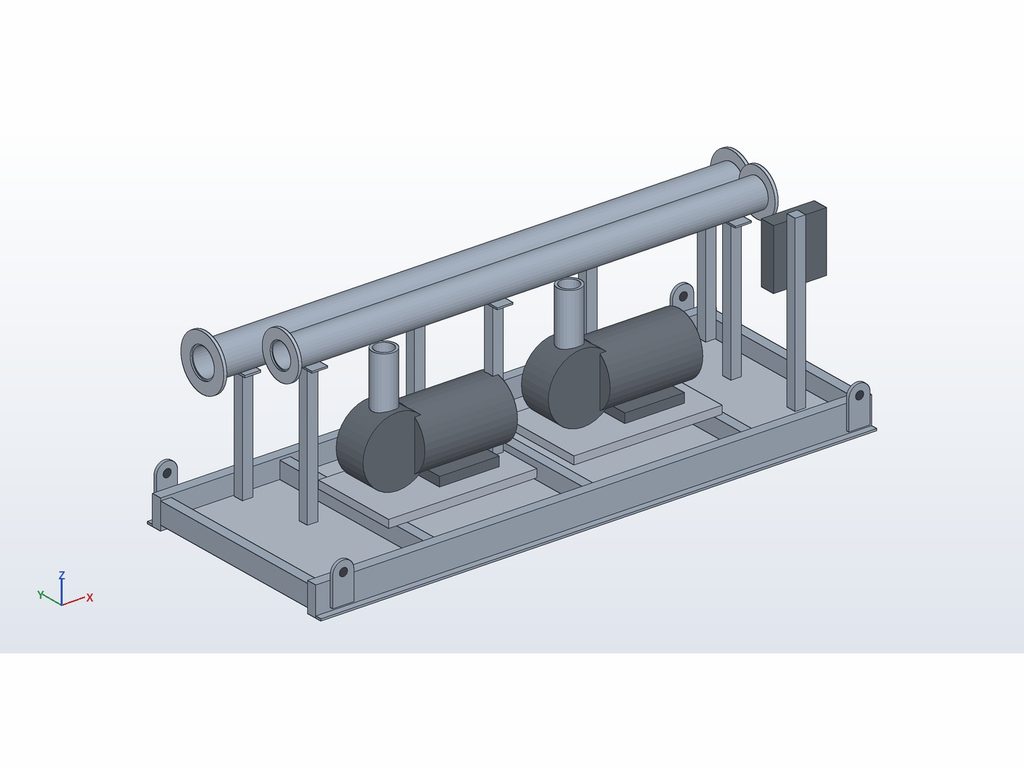

Pumpen- und Kühlwasser-Skid
Grundrahmen mit Pumpenkonsolen, Rohrhalterungen, Tropfwanne und Kranösen

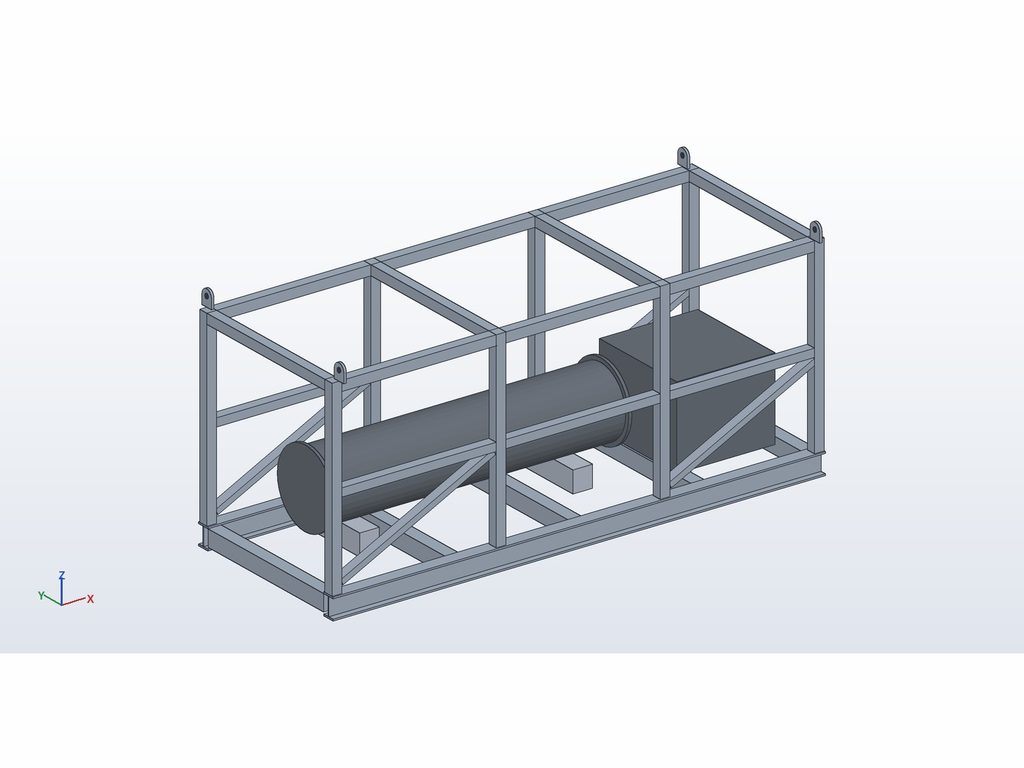

Kältemodul-Skid
Grund- und Aufbaurahmen mit Verbänden, Sättel für Wärmetauscher und Verdichter

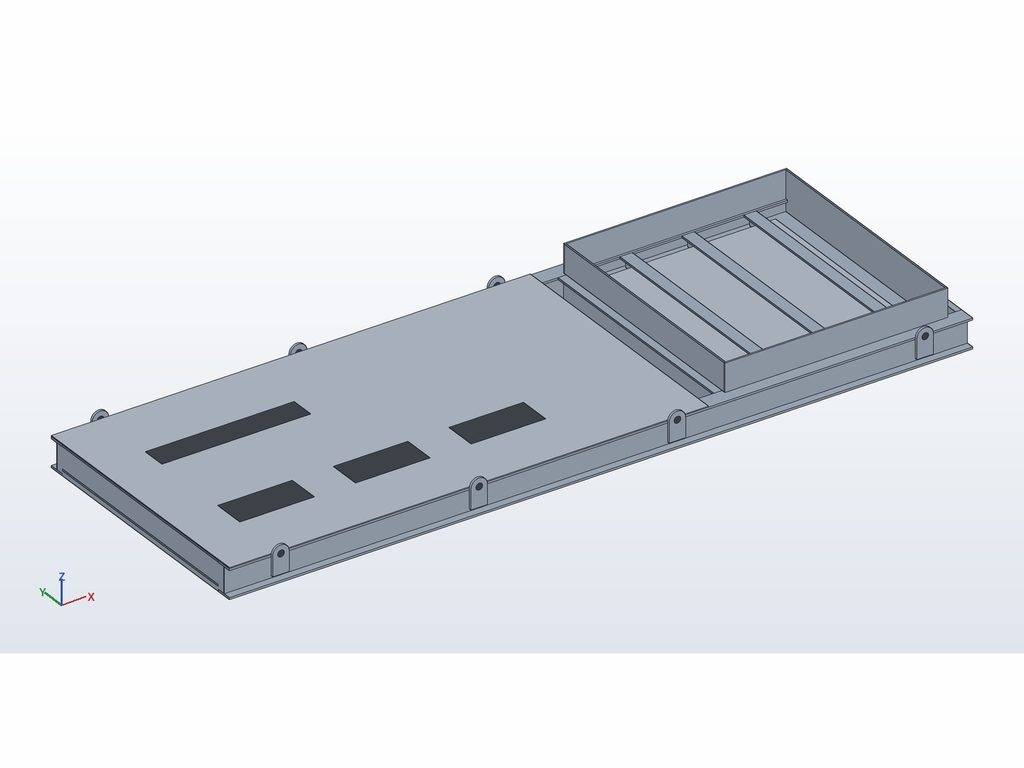

E-House- und Trafo-Skid
Bodenrahmen aus Trägern, Riffelblech mit Kabeldurchführungen, Ölauffangwanne

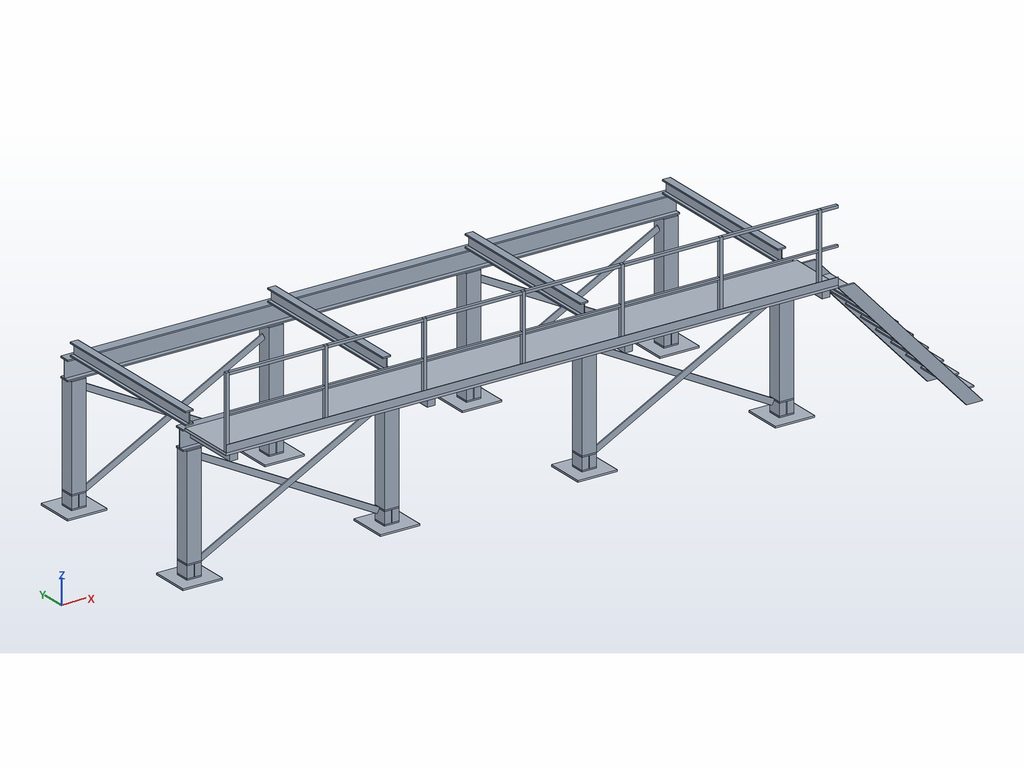

Rückkühler-Traggestell mit Bühne
Stützen, Träger und Verbände, Laufsteg mit Geländer und Treppe

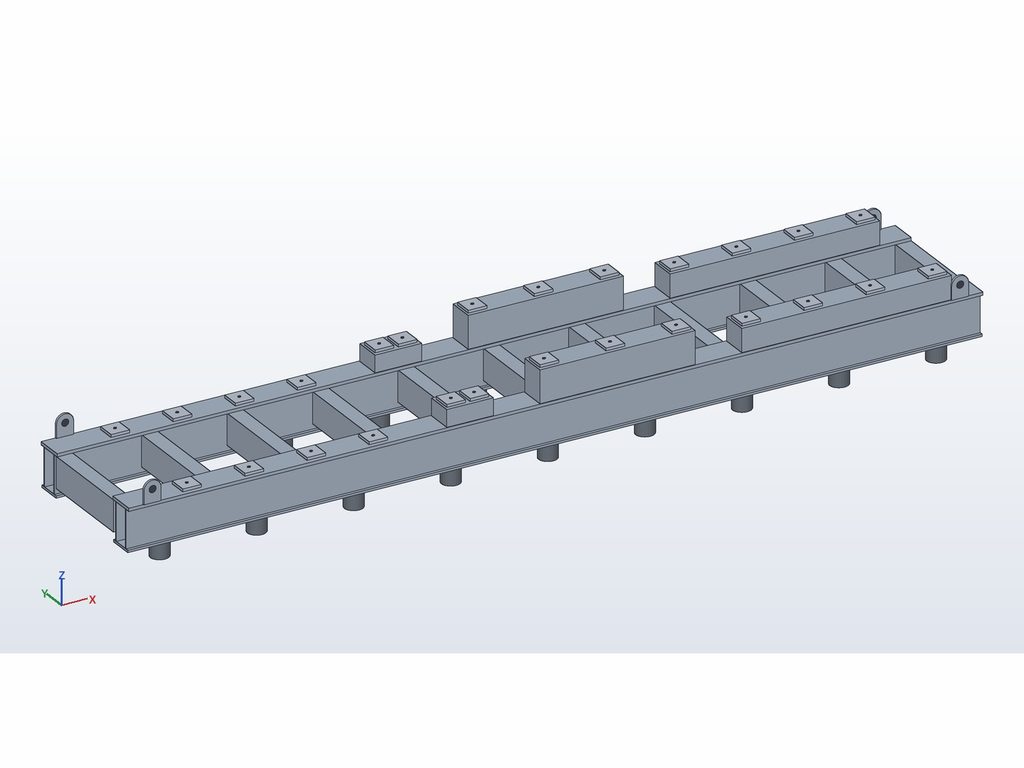

DRUPS-Grundrahmen
Biegesteifer Rahmen über die ganze Länge, Auflagen in mehreren Höhen, Schwingungsdämpfer

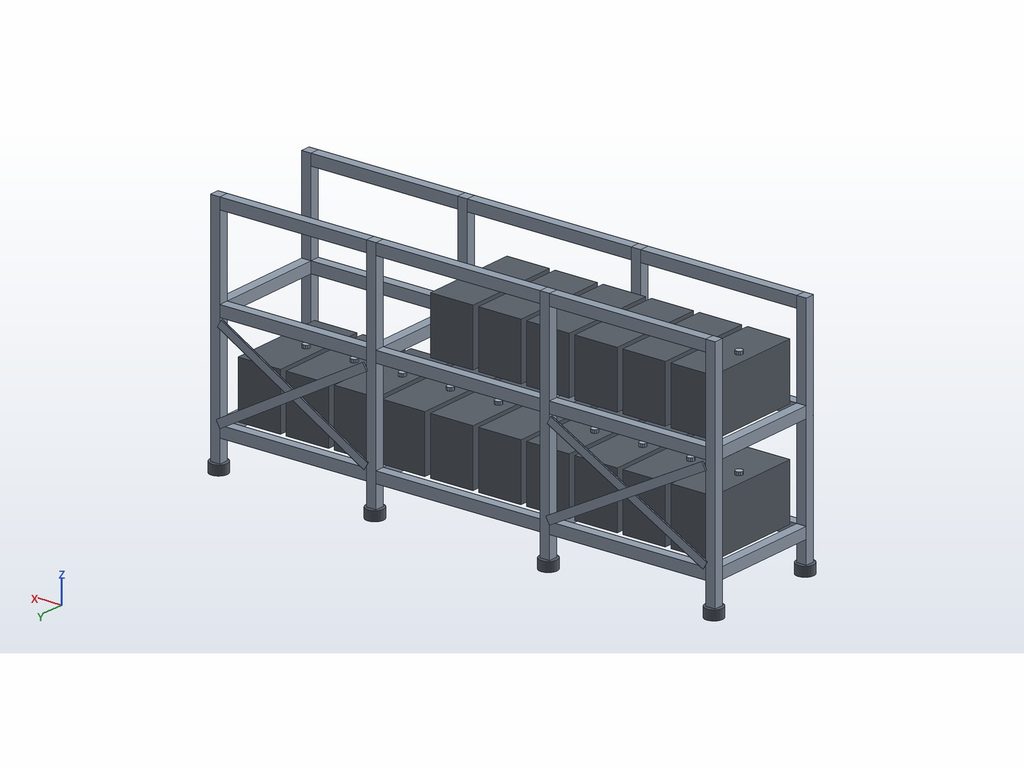

Batteriegestell
Zweistöckiges Gestell mit Verbänden und isolierten Füßen
Vereinfachte Darstellungen typischer Baugruppen, keine Kundenbauteile. Gefertigt wird nach Ihrer Zeichnung.
Branchenanforderungen
Branchenanforderungen im Rechenzentrum
Steifigkeit und Maßhaltigkeit
Grundrahmen halten Motor und Generator in der Flucht, bei dynamischen USV auch Schwungrad und Generator. Schweißfolge und Vorrichtung planen wir gegen Verzug, wir richten, prüfen nach ISO 13920 und fräsen die Auflageflächen nach dem Schweißen auf dem Bearbeitungszentrum mit 3.500 mm Verfahrweg. Kranösen, Staplertaschen und Eckbeschläge legen wir so aus, dass der Rahmen beim Heben in der Toleranz bleibt.
Dichte Wannen
Öl-, Auffang- und Bodenwannen schweißen wir durchgehend dicht und prüfen sie vor der Auslieferung. Geneigte Böden, Ablassstutzen und Flanschränder fertigen wir nach Ihrer Zeichnung, Ölauffangwannen für Transformatoren nach den Vorgaben des Errichters aus EN 61936-1.
Korrosionsschutz im Freien
Container, Traggestelle und Bühnen stehen Jahrzehnte im Freien. Wir verrunden Kanten nach dem in Ihrer Beschichtungsspezifikation vorgegebenen Grad der ISO 8501-3, konstruieren mit Ihnen verzinkungsgerecht und liefern feuerverzinkt oder beschichtet bis Kategorie C5 nach ISO 12944 über qualifizierte Partner. Wasserführende Teile fertigen wir aus 1.4404.
Edelstahl und Abgastemperatur
Abgas- und SCR-Bauteile aus 1.4301 und 1.4571 schweißen wir im WIG-Verfahren. Bei Abgastemperaturen um 500 °C arbeitet die Wärmedehnung gegen jede feste Verbindung. Fest- und Loslager, Flansche und Kompensatoranschlüsse fertigen wir nach Ihrer Zeichnung, Tragwerke für Schornsteine und Abgasbühnen nach EN 1090-2.
Dokumentation
Erstmusterprüfbericht, Maßprotokolle, Werkszeugnisse nach EN 10204 (2.2 oder 3.1), Rückverfolgbarkeit je Charge und Schweißanweisungen (WPS) mit qualifizierten Verfahren (WPQR). Schweißaufsicht nach ISO 14731 im Haus.
Normen und Regelwerke
Normen und Regelwerke im Rechenzentrum
Für Anlage und Gebäude gelten eigene Regelwerke. Den Nachweis führen Aggregate- und Anlagenhersteller, Planer und Betreiber. Wir liefern dafür dokumentierte Schweißqualität, Maßprotokolle und Werkszeugnisse. Tragwerke wie Bühnen, Treppen und Traggerüste fallen unter EN 1090, dafür sind wir in Ausführungsklasse EXC2 zertifiziert.
| Regelwerk | Inhalt | Wer weist nach |
|---|---|---|
| EN 1090-2, EXC2 | TragwerkeBühnen, Treppen, Traggerüste für Schornsteine und Rückkühler | FEG, zertifiziert |
| DIN EN ISO 3834-3 | Schweißtechnische QualitätsanforderungenUnsere Zertifizierung, gilt für alle Baugruppen | FEG, zertifiziert |
| DIN EN ISO 5817 und ISO 13920 | Bewertungsgruppen und AllgemeintoleranzenNahtqualität, Maße der Auflageflächen | FEG, Vorgabe in Ihrer Zeichnung |
| EN 10204 | Werkszeugnisse 2.2 und 3.1Güte, Charge, Rückverfolgbarkeit | FEG, Zeugnis liegt der Lieferung bei |
| ISO 12944 und ISO 8501-3 | Korrosionsschutz C3 bis C5Kantenverrundung, Verzinkung, Beschichtungsaufbau | Auslegung gemeinsam, Ausführung über Partner |
| ISO 8528 und DIN 6280-13 | Stromerzeugungsaggregate, SicherheitsstromversorgungAggregat als Ganzes, Grundrahmen nach Zeichnung des Herstellers | Aggregatehersteller |
| DIN EN 50600 | Rechenzentren, Verfügbarkeit und StromversorgungRedundanz und Auslegung der Anlage | Planer und Betreiber |
| TA Lärm und 44. BImSchV | Lärm und Emissionen der NotstromanlageSchalldämpfer, Schallhauben, SCR-Katalysatoren | Betreiber und Anlagenbauer |
| IEC 62485-2 und EN 61936-1 | Batterieanlagen, Starkstromanlagen mit ÖlauffangIsolierte Batteriegestelle, Ölauffangwannen für Transformatoren | Anlagenbauer und Errichter |
Werkstoffe
Werkstoffe im Rechenzentrum
Grundrahmen, Skids und Tragwerke entstehen aus S355, Wannen und Gehäuse aus S235 oder S355, Abgas- und Kühlwasserbauteile aus Edelstahl. Welche Güte in Ihr Bauteil gehört, steht in Ihrer Zeichnung. Die passenden Verfahren und Nachweise liefern wir.
| Werkstoff | Norm | Typischer Einsatz |
|---|---|---|
| S355J2 | EN 10025-2 | Grundrahmen, Skids, Containerrahmen, Traggestelle |
| S235JR | EN 10025-2 | Wannen, Verkleidungen, Dachrahmen, Konsolen |
| S355J2H | EN 10219 | Hohlprofile für Traggestelle und Bühnen vom Rohrlaser |
| 1.4301 | EN 10088-2 | Abgasgehäuse, Schalldämpfer, Sichtbauteile |
| 1.4571 | EN 10088-2 | Abgas- und SCR-Bauteile bei höherer Temperatur und Korrosion |
| 1.4404 | EN 10088-2 | Wasserführende Teile, Kühlwasser-Skids |
| DX51D+Z | EN 10346 | Verzinkte Gehäuse- und Kulissenbleche ohne Nachbeschichtung |
Aus unserer Fertigung
Grundrahmen, Edelstahl und Bearbeitung in unserer Fertigung
WIG-Schweißen
Edelstahl für Abgas und Kühlwasser
Gehäuse, Flansche und Rohrbauteile aus 1.4301, 1.4571 und 1.4404 schweißen wir im WIG-Verfahren mit qualifizierten Schweißanweisungen. Rohre und Profile kommen aus dem 3D-Rohrlaser bis 6,5 m Länge.
Bearbeitung
Auflageflächen nach dem Schweißen
Fräsen der Motor- und Generatoraufnahmen auf dem Bearbeitungszentrum mit 3.500 mm Verfahrweg, anschließend Maßprotokoll. So bleiben Kurbelwelle und Generator beim Einbau in der Flucht.
Zweite Quelle für Ihre Projekte
Wenn Ihre Projekte schneller wachsen als die eigene Fertigung, übernehmen wir Grundrahmen, Gehäuse und Wannen als Rahmenauftrag mit Abrufen nach Ihrem Projektplan, geliefert beschichtet oder verzinkt und einbaufertig. Eine Verantwortung für die ganze Baugruppe, kurze Wege und direkte Abstimmung in Deutschland.
